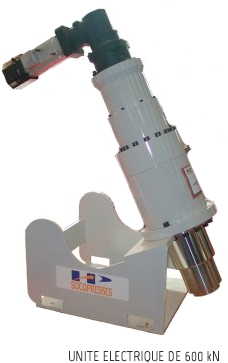

LA PUISSANCE ELECTRIQUE DE 6 à 600 kN

Plus qu'un simple vérin

LE VÉRIN ÉLECTRIQUE est un outil :

• Guidage renforcé.
• Précision de déplacement.
• Vitesse et effort modulables à volonté.

IL SIMPLIFIE VOS OUTILLAGES

Inégalé à ce jour dans sa conception, il s'intègre dans la plupart des machines où un effort est nécessaire.

Le vérin électrique peut être livré :

• Seul avec sa motorisation ;
• Intégré dans un ensemble mécanique, spécifique automatisé ;

Facile d'utilisation

Chaque paramètre est réglable (points de consigne, vitesse, force) en version standard sans formation spécifique.

De nombreuses autres possibilités peuvent être offertes en options.



De maintenabilité réduite

La fiabilité éprouvée des composants intégrés dans le vérin électrique est un gage de longévité.



Nous proposons différentes motorisations :





ITEM	MARQUE
Moteur BRUSHLESS	STOBER
Variateur	STOBER
Automate	Schneider TSX 37-20 ou Siemens S7-300
Terminal opérateur (IHM)	Schneider MAGELIS XBT GT ou Siemens KTP 600

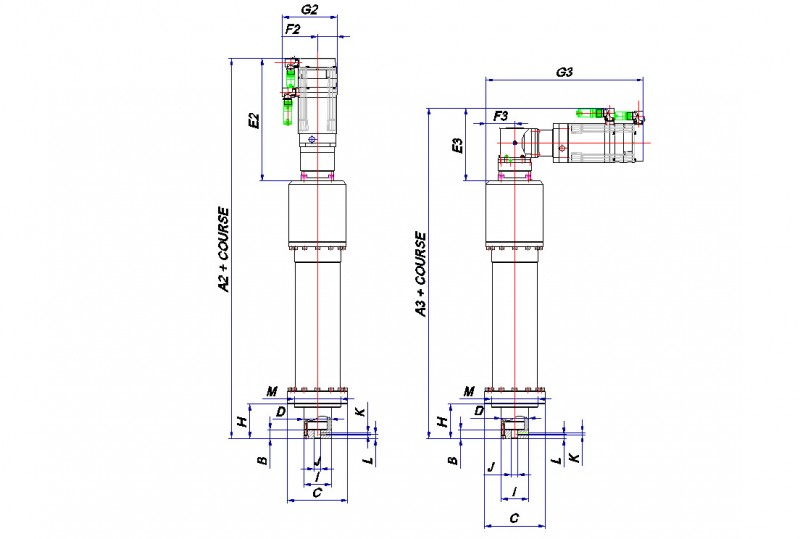

DIMENSIONS DES VÉRINS ÉLECTRIQUES :

Aujourd'hui, nous avons différentes possibilités de monter les moteurs :

• Axe à 90° par rapport au vérin ;
• Axes confondus ;





FORCE NOMINALE	NOMINAL FORCE		6		20		50		100		160
Course	Stroke		200	300	200	300	200	300	200	300	200	300
Force de travail	Working power	kN	6	6	20	20	50	50	100	100	160	160
Force de retour	Return power	kN	6	6	20	20	50	50	100	100	160	160
Vitesse d'approche	Approach speed	mm	160	160	160	160	160	160	160	160	125	125
Vitesse de travail réglable	Working speed	mm/s	0 à 50	0 à 50	0 à 50	0 à 50	0 à 40	0 à 40	0 à 40	0 à 40	0 à 30	0 à 30
Vitesse de remontée	Return speed	mm/s	160	160	160	160	160	160	160	160	125	125
Puissance installée	Total power	kW	1.5	1.5	3	3	6	6	12	12	18	18
Poids	Weight	kg	48	51	95	100	175	182	228	235	347	346
Nota : Document non contractuel;		A1	687	787	687	787	785	885	880	980	850	950
		A2	600	700	800	900	1015	1115	880	980	1300	1400
		A3	860	955	1075	1175	1350	1450	1350	1450	1610	1610
		B	38	38	38	38	45	45	40	40	40	40
		Ø C	Ø 174	Ø 174	Ø 194	Ø 194	Ø 188	Ø 188	Ø 235	Ø 235	Ø 332	Ø 332
		Ø D	Ø 70	Ø 70	Ø 85	Ø 85	Ø 90	Ø 90	Ø 120	Ø 120	Ø 175	Ø 175
		E1	120	120	150	150	130	130	180	180	180	180
		E2	150	150	170	170	230	230	180	180	350	350
		E3	405	405	445	445	565	565	630	630	660	660
		F1	80	80	100	100	100	100	100	100	120	120
		F2	60	60	70	70	89	89	100	100	140	140
		F3	60	60	80	80	80	80	80	80	100	100
		G1	370	370	370	370	520	520	520	520	520	520
		G2	400	400	495	495	515	515	520	520	800	800
		G3	175	175	205	205	205	205	205	205	270	270
		H	55	55	60	60	95	95	105	105	175	175
		Ø I	Ø 45	Ø 45	Ø 65	Ø 65	Ø 52	Ø 52	Ø 122	Ø 122	Ø 130	Ø 130
		Ø J	Ø 20 H8	Ø 20 H8	Ø 30 H8	Ø 30 H8	Ø 30 H8	Ø 30 H8	Ø 30 H8	Ø 30 H8	Ø 40 H8	Ø 40 H8
		K	M8	M8	M10	M10	M10	M10	M12	M12	M12	M12
		L	15	15	20	20	20	20	25	25	25	25
		Ø M	Ø 130 f7	Ø 130 f7	Ø 130 f7	Ø 130 f7	Ø 130 f7	Ø 130 f7	Ø 130 f7	Ø 130 f7	Ø 130 f7	Ø 130 f7
